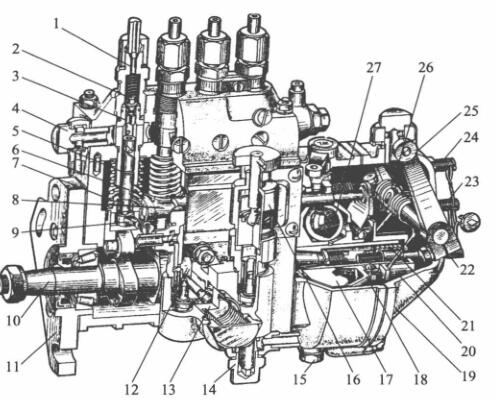

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

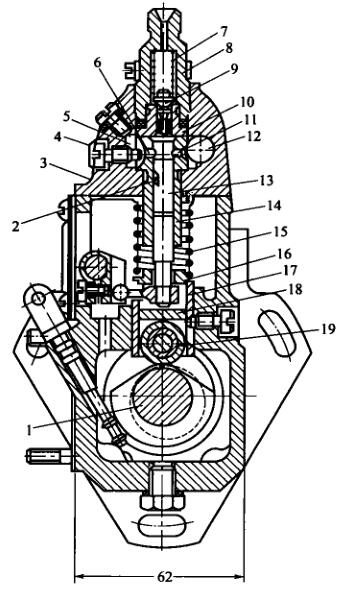

   I号喷油泵的分泵构造图

1-髙压油管连接管连接管; 2-油多阀; 3-油多阀球; 4,14-进油螺丝钉; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵板拉簧; 8-油门撑杆;  9-调试臂; 10-气缸轴; 11-稳定接盘; 12-石油管道管道泵剪力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手油阀;  17-带动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-进行调节板拉簧; 22-续航里程进行调节螺丝钉; 23-怠速定位螺丝钉; 24-高速公路定位螺丝钉; 25-调速器器手柄; 26-调速器器板拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体制动器总成的主要妙用是维持泵油准备时间段的更准性，就多缸发动机机们来说，还维持各缸泵油时间段的不对性。起维持影响的的选址是滚珠中下部到改变混凝土垫块上单面的高强度H。当喷液压油泵凸轮轴轴传动齿轮轴与曲轴传动齿轮轴相对应选址一些 时，H越大，柱塞泵关闭系统进油孔的时间段越快，泵油准备时间段也越快。不然的话，H越小，泵油准备时间段越迟缓。往往要通过设计制作和疲劳试验定下好的滚珠体的工作高强度H，以维持泵油准备时间段的更准性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-精准定位内六角螺丝; 5-回油道; 6-回油孔; 7-很油阀弹黄; 8-很油阀紧座;  9-很油阀; 10-很油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫件; 19-滑轮

  面对多缸机，各分泵的H值应一样。调整垫板在喷油阀出厂检验报告时均已调好，不能不随性对调。垫板是用耐用材质弄成相结行热处置以从而提高强度，这样施用中容易磨坏。如长准确时间施用后磨坏较多，可换面施用。

  喷油阀泵体分左右二个分，喷油阀上体使用在装置齿轮泵偶件及脸上出油阀偶件，生殖器使用在装置凸轮轴轴、中键体和石液压管道阀等。泵体前侧西南部还有检视窗孔，便检查报告和調整喷用油量。下端有检视汽车机油面的检视孔。喷油阀上体中含一道油道，与各齿轮泵套筒或是的弧形油槽相连。弧形油槽则与齿轮泵套筒上的进、回油孔相连。由石液压管道阀供来的高压低压油经过进液压管插头开始油道中。油道中的汽油密度压差由装在回液压管插头内的回油阀控制，一请求要保持在5～10kPa超范围内。液压过低，在齿轮泵向下时，汽油密度没有发展经过进油孔开始齿轮泵上侧油腔。当用油量过度而使液压上升时，富余的汽油密度会顶开回油阀流通量汽油密度细滤器中。
